Gewünschtes Volumen

Aufstellraum

Zugang

Geprüft wird die schmalste Achse des Einzeltanks — er muss in den Raum getragen werden.

Standort

Hochwassergebiet

Roth lässt hier nur Doppelwand-Tanks 750 und 1000 l in ausgewählten Aufstellungen zu, höchstens sieben Tanks. Die Auftriebssicherung kommt dazu.

Erdbebenzone

Zonen 0 bis 3 nach DIN 4149. Zugelassen sind nur die Kunststoffwannen-Tanks; Antirutschmatte und Füllflex kommen dazu.

0,050,050,050,40 GangTür 0,90 m4,00 m3,00 m
4 × DWT 1000WandabständeWandabstände nach Aufstellblatt: oben 0,05 m, unten 0,05 m, links 0,05 m, rechts 0,40 m. Die übrige Fläche bleibt frei.

45 passende Aufstellungen

Aufstellvarianten

2.000–4.000 l · Raum 3 × 4 × 2,3 m · Tür 0,9 × 2 m

Empfehlung

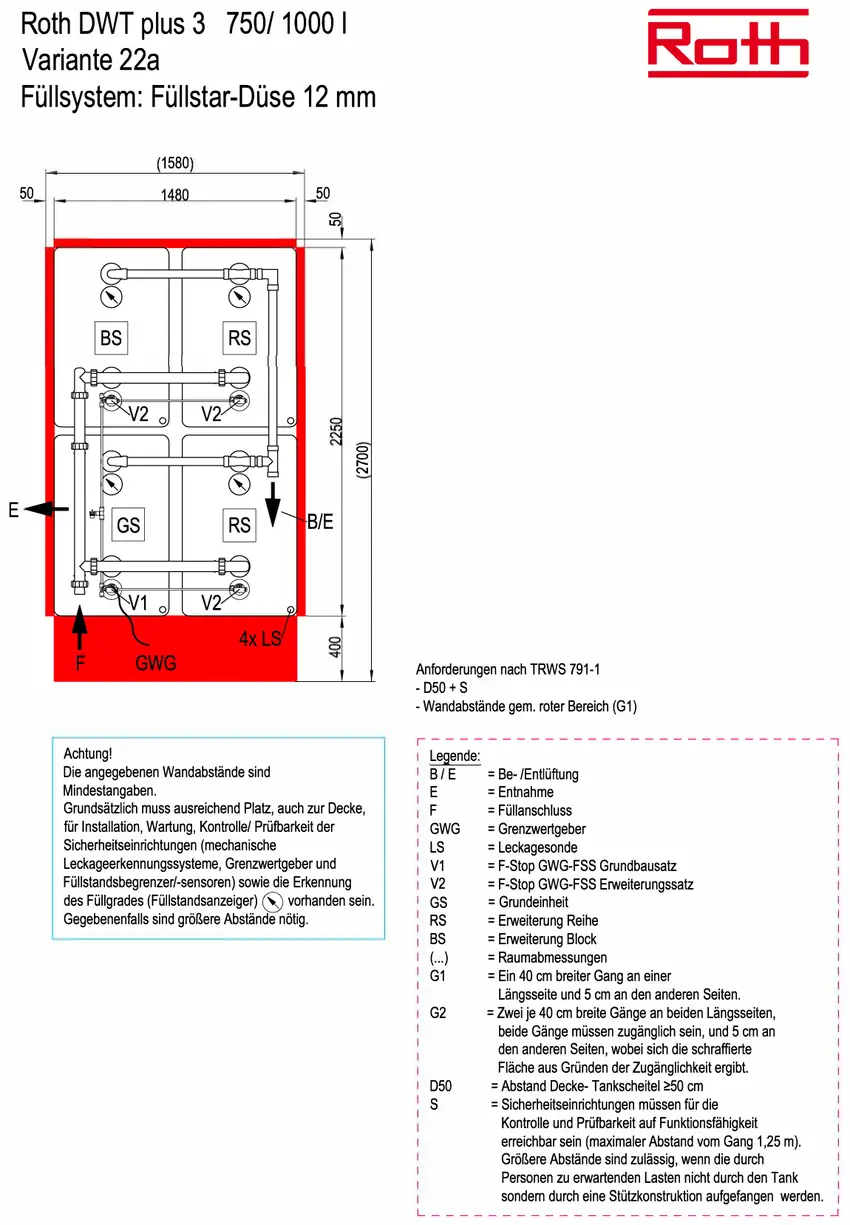

4 × DWT 1000

Variante 22a · Reihen- und Blockaufstellung · Füllstar-Düse 12 mm

4.000Liter

Stellfläche
2.250 × 1.480 mm
Raum mindestens
2.700 × 1.580 mm
Raumhöhe mindestens
2.100 mm
Höhe der Anlage
1.810 mm
Zulassung
Z-40.21-161
Türdurchgang ab
700 mm
Raumbedarf
4,27 m²

Stückliste

BezeichnungMenge
Roth Doppelwand-Tank plus 3 1000 Liter4
Grundeinheit GS Füllstar 12 mm mit F-Stop1
Erweiterung Reihe RS Füllstar 12 mm mit F-Stop2
Erweiterung Block BS Füllstar 12 mm mit F-Stop1
PDF herunterladenAufstellblatt öffnen

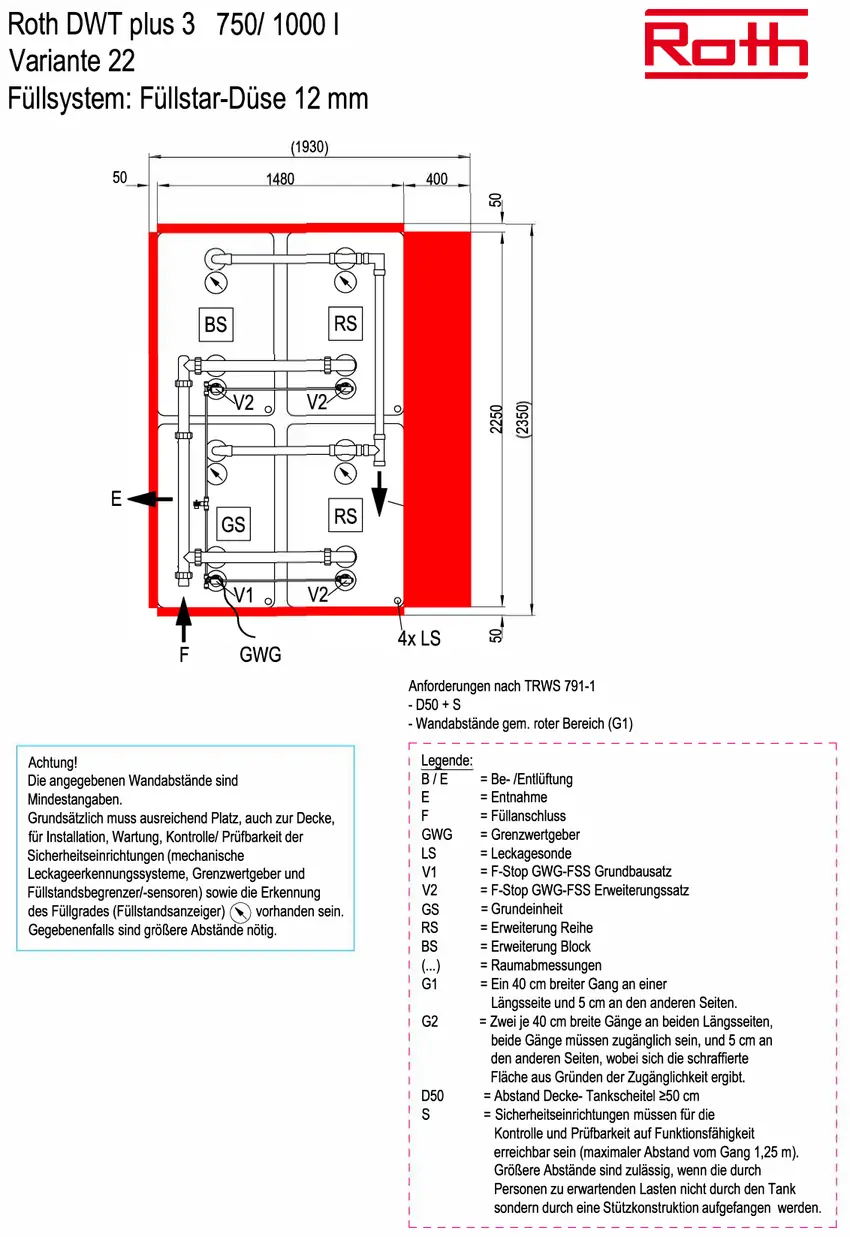

4 × DWT 1000

Variante 22 · Reihen- und Blockaufstellung · Füllstar-Düse 12 mm

4.000Liter

Stellfläche
2.250 × 1.480 mm
Raum mindestens
2.350 × 1.930 mm
Raumhöhe mindestens
2.100 mm
Höhe der Anlage
1.810 mm
Zulassung
Z-40.21-161
Türdurchgang ab
700 mm
Raumbedarf
4,54 m²

Stückliste

BezeichnungMenge
Roth Doppelwand-Tank plus 3 1000 Liter4
Grundeinheit GS Füllstar 12 mm mit F-Stop1
Erweiterung Reihe RS Füllstar 12 mm mit F-Stop2
Erweiterung Block BS Füllstar 12 mm mit F-Stop1
PDF herunterladenAufstellblatt öffnen

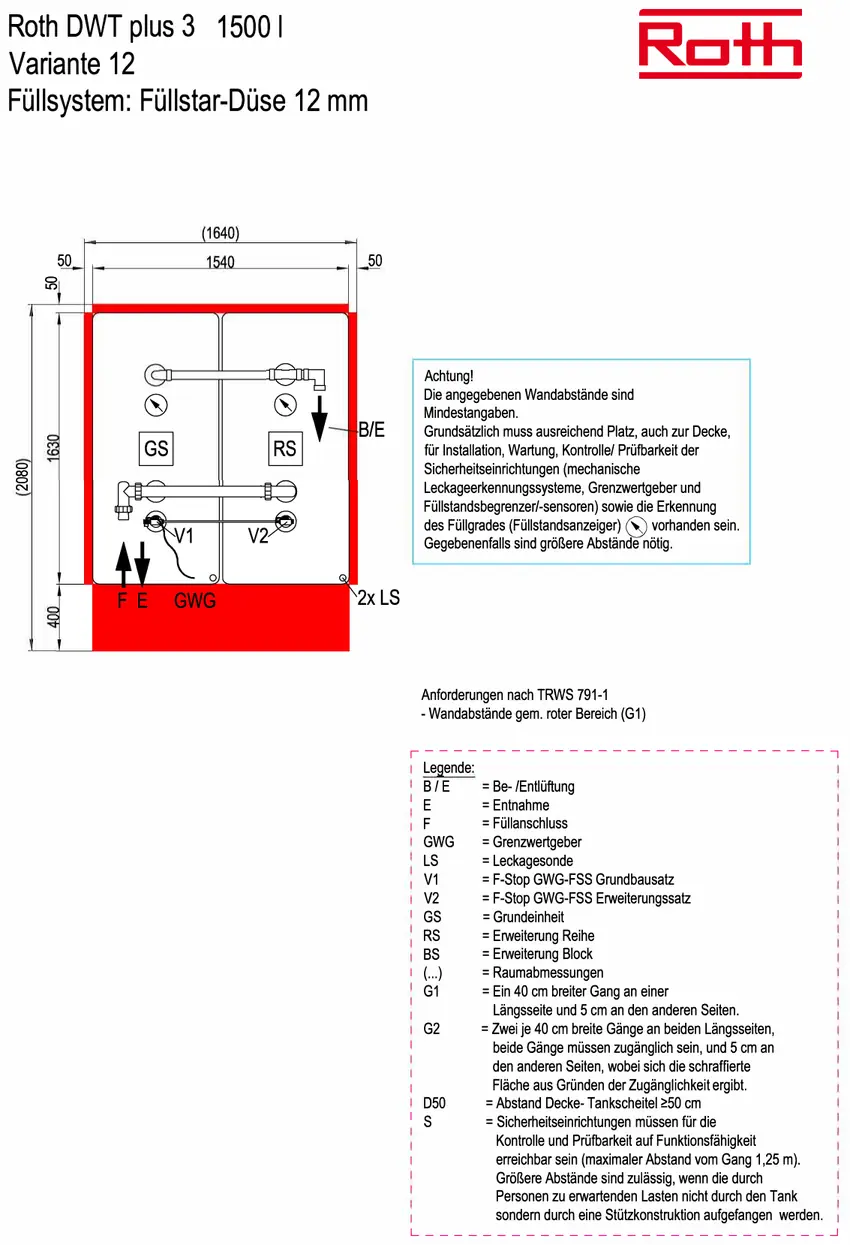

2 × DWT 1500

Variante 12 · Reihen- und Blockaufstellung · Füllstar-Düse 12 mm

3.000Liter

Stellfläche
1.630 × 1.540 mm
Raum mindestens
2.080 × 1.640 mm
Raumhöhe mindestens
2.070 mm
Höhe der Anlage
2.070 mm
Zulassung
Z-40.21-283
Türdurchgang ab
760 mm
Raumbedarf
3,41 m²

Stückliste

BezeichnungMenge
Roth Doppelwand-Tank plus 3 1500 Liter2
Grundeinheit GS Füllstar 12 mm mit F-Stop1
Erweiterung Reihe RS Füllstar 12 mm mit F-Stop1
PDF herunterladenAufstellblatt öffnen
